中華CNC3020
中華CNC3020Z-D 500WをALIEXPRESSで購入しました。
購入から発送までは数日かかりましが、無事到着しました。
おもしろそうな玩具です。
テーブル部分、上部分、モーターは分かれていて、組み立てが少し必要でした。
パソコンの設定をして、動かしてみると・・・・・
スピンドルは動作する。
しか～し XYZは全く動かない。
MACH3の数字は動いている。
あちこちのホームページを検索すると、いろいろ不都合が起こることがあるみたいだ。
パソコンの設定ミスかと思って、送られてきた設定書とにらめっこ・・・
問題はない・・・
日本製なら保証の問題があるので、あまり開けたくはないが、所詮 中国製・・・

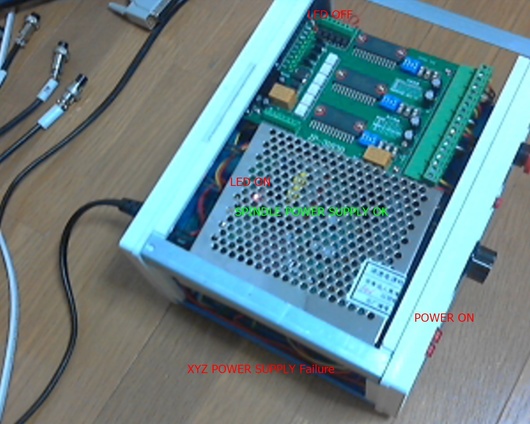

CONTROL BOX を開けてみた。
電源BOXが2個、モーターの制御基板が1枚。
コンセントをさして、電源を入れてみる。
電源BOX”1”の中のLEDは点灯している。
スピンドルのスピードコントローラーのつまみを回してみる。
スピンドルは動く。
電源BOX "2"・・・・
さて、これはどうチェックしたらいいものか・・・
配線ハズレがあるときがあると、レビューを見たので、

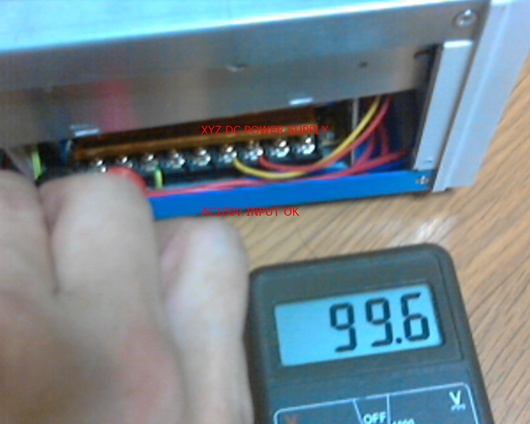

スイッチをonにした状態で、ACインプット部の電圧を測ってみる。
お、ちゃんと電圧はきてるな・・
それでは出力は・・・・
出ていない。
あれこんなに簡単に原因がわかった？？
でも素人の私には定格出力電圧がわからない・・
困りました。
XYZのモーター制御基板を24V GNDに線がつながっている。
引っ張ってみる
電源BOX"2"につながっていた。
電源BOX”２”は大きいので容量が大きいと思うが、そんな大きな電源は持っていない。
買ったお店のホームページのステッピングモーターの電流が3Aとある。
3A X 3 X 24V = 216 W でかい
24V 1.3A 31W の電源しか持っていません。
無負荷で、一軸なら動くかもしれないと思って、配線を交換。
電源ON
お、なんか音してるし、制御基板にランプが点灯した。
おそるおそる、MACH3の手動動作で一軸動かしてみた。
動いた。ホッとしました。
とりあえず、ごみになることはなさそうになりました。
しかし、問題はこれからでした。
さて、発売元に、拙い英語で送ってみた。
I received the goods.
I was the operation check. ,
However, this does not work.
Spindle ran.
X, Y, Z does not work.
I opened the controller box.
The 24V power supply of the spindle, the lamp is lit.
Lamp is not lit power of XYZ.
I have replaced the power supply I have.
This was all work.
You sent me the goods that are broken.
You must be sent to me the goods moving.
What should I do this product broken?
いろいろやりとりしました。
一週間後
販売元はこう答えた。
yes, we showed the pictures to our engineer
私はこの写真からはなにが壊れているのかわからない
と言ってると私は理解したのですが・・・

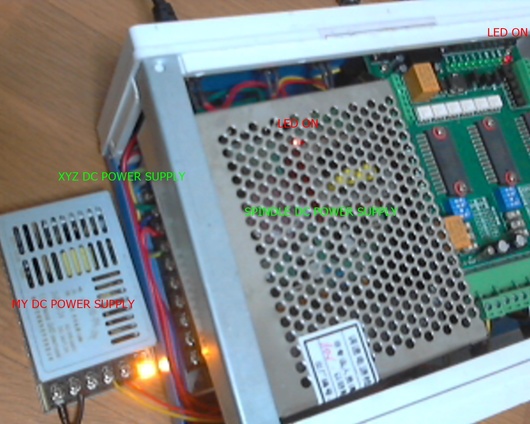

みなさん以下の写真でどう思いますか？
私が故意に操作した写真だと言われば身も蓋もありませんが・・
この細いケーブルに最大9Aも流れるのでしょうか・・
それとも9Aも流れることもないのでしょうか・・
それならこんな大きな電源は必要ないよな・・わかりません。

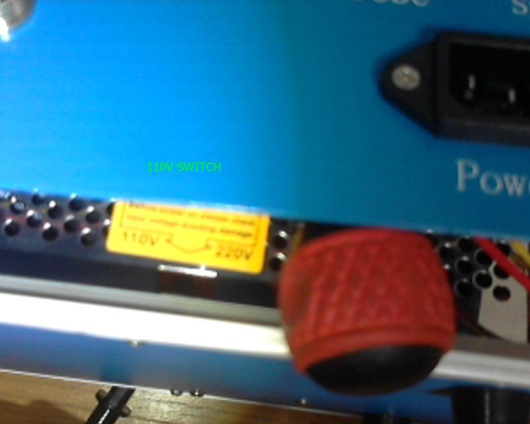

ちゃんと110Ｖに設定しましたよ・・・
以下はおまけ

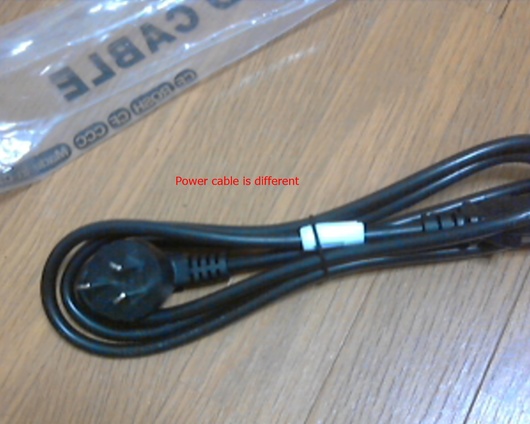

電源ケーブルが国内ではつかえません。

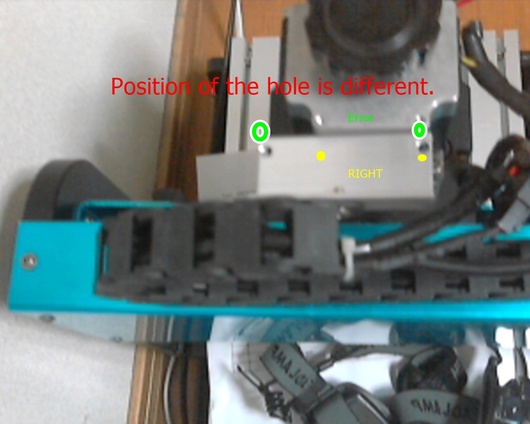

穴の位置が違う・・
ちなみに電源BOX”２”内部のLEDも点灯してなかった。
機械素人の私が、安価に購入できたのは嬉しかったですが・・
中華対応には疲れます。
他の方はもっと難しい症状の場合もあるみたいなので、私は原因が簡単な分
運がよかったを思うことにします。
どちらにしても買うときは、みなさんご注意を
販売元 jojo's BGA & CNC store
http://www.aliexpress.com/store/835059
途中から製造元にメールしてくれと言われたところ。
http://www.usbearth.cn/
無事に動けば非常に楽しい玩具。
動かないと・・・・
気を取り直して
電源の故障原因を探ってみたいと思います。

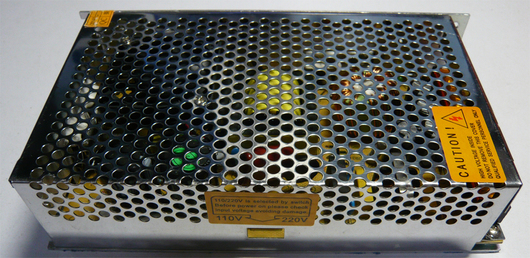

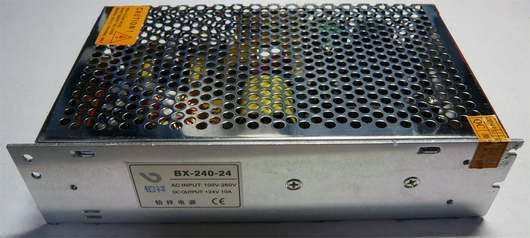

その電源
分解して出力がわかりました。
24V 10A
分解する前に、3A X 3 =9A ということで10Aの国産の電源を買いましたが、
容量は同じで安心？
XYZのコントロール基板にディップスイッチがあり、それの選択が1.5A X 3になっていたので
そこまで大きなのは不必要？？
あと気がついが事は、中国製の電源にはfanがついていました。国産にはついていませんでした。
国産のはアルミの量が多いので自然放熱で稼働できるのか？中国製より効率がいいので
発熱がすくないのが原因でしょうか？

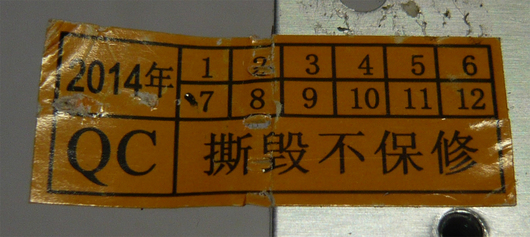

写真で見ると2014年7月製造。
私が購入したのが8月。

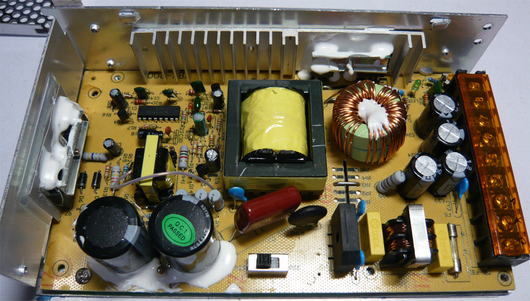

内部写真
写真で一見するとなにも問題ないように見えますが、
分解する途中、かったん、こっとんと音がします。
何でしょう？
答えは

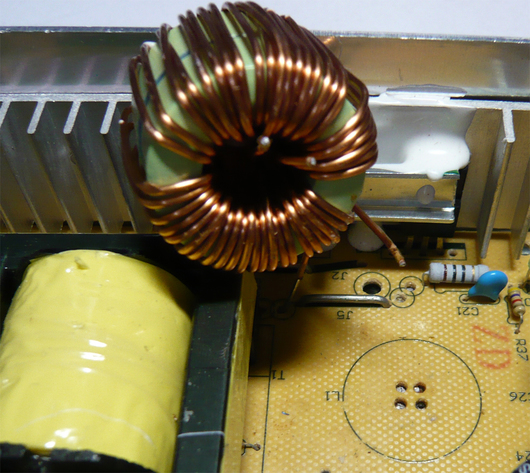

コイルでした。
4本の配線のうち3本が切れていました。
コイル上部には白い接着剤のようなものが付いているのに下部は付いていない。
そうりゃ、工場製造時、チェックして動作していても、航空機ではこばれ、
トラックで運ばれ ガタゴトガタゴト 揺れればきれるでしょう・・・・・
最初から不良品を送りたかったのか・・・たまたま接着忘れか・・・これでいままでトラブルが起こっていなかった？？

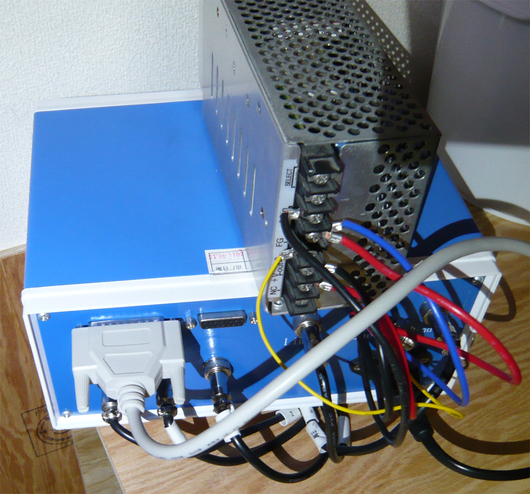

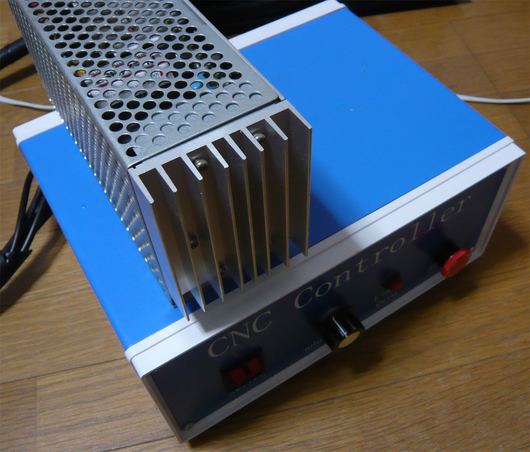

国産の電源を買った姿です。
う～～～
配線きたねー。ケースに入らない。
でも、ばらしてふと思ったのですが、中国の配線はハンダがしてあり、そのままネジ止めしてあった。
これって・・・
ねじ緩んでこない？？ 圧着端子に変更しました。

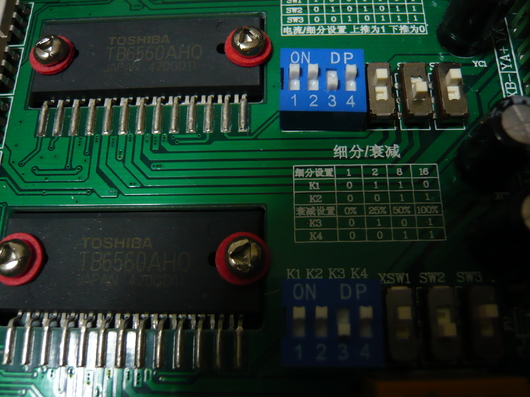

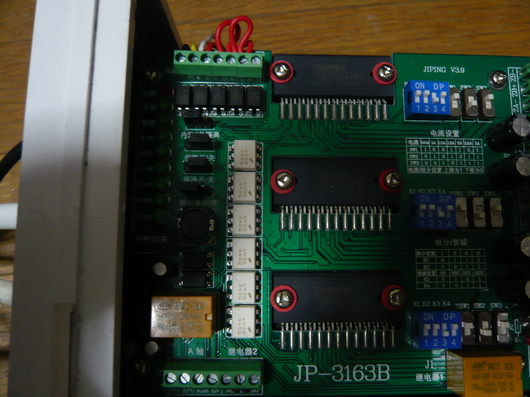

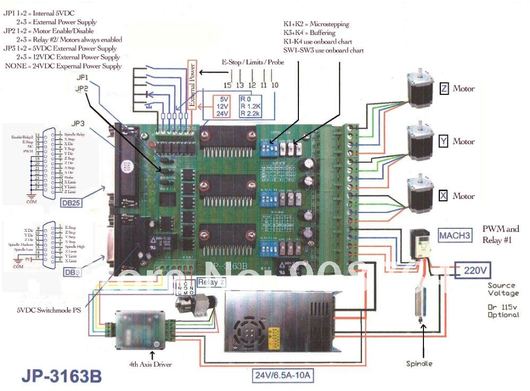

だれか見るかもしれないので、ドライバーの写真も入れときます。
電流を設定できるみたいですが、とりあえずメーカー出荷時のままで
さて、これで使えるようになりました。
アルミ、樹脂を切削したいのですが、ゴミがたくさん出るのがわかっているので
サイクロン集塵機をつくろうと思います。
みなさんのをお手本に
100円ショップに、コーンを買いに行きました。
ただコーンはポリエチレン製なので、接着剤をどうしよう？？

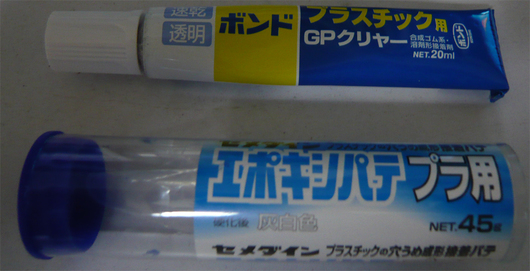

ポリエチレン用接着剤も100円ショップにありました。
掃除機のホースを接続するのに、みなさんいろいろ加工をしてから取り付けています。
面倒だし、旋盤なんて持ってないからテーパー加工なんてできません。

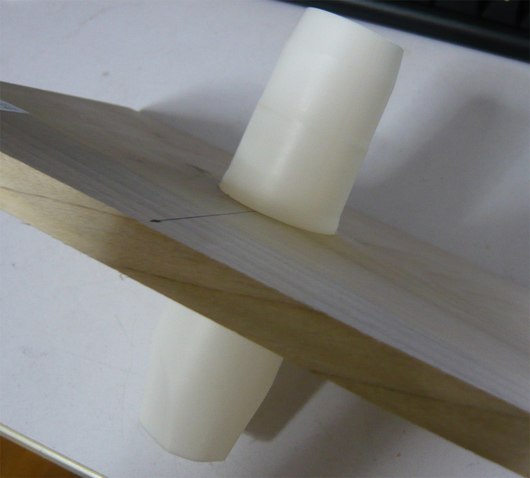

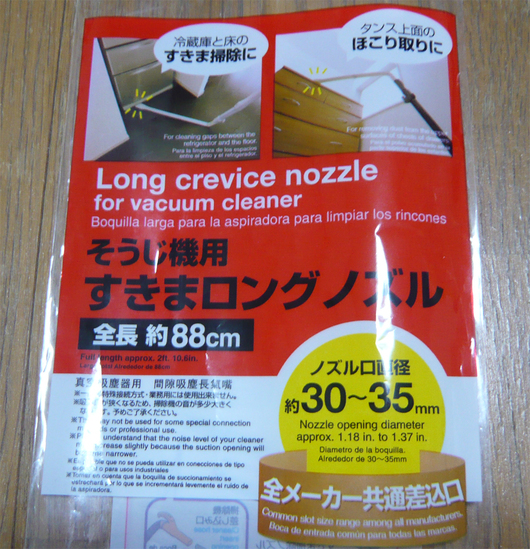

ふと見たらこれもいいものが100円ショップにありました。
これで、ほぼできそうな予感がしました。
ホームセンターでエポキシパテと洗濯機の排水パイプ、漬物用容器を購入
エポキシパテは隙間を埋め、補強のため
漬物容器は空気漏れが少ないだろうと選びましたが、天板がポリエチレン製？のような強度がないもの。
補強して使っている方もいるので、なんとかなるでしょう。
プラスチックの蓋製のものは空気漏れが防ぐのが面倒かなと。

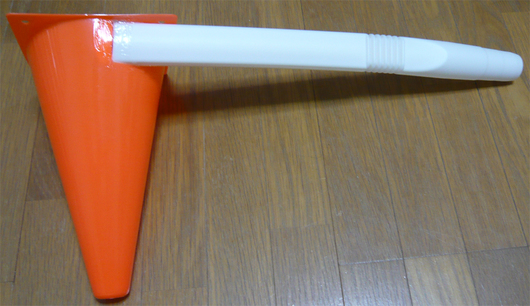

コーンとノズルを接着。
エポキシパテはポリエチレンは付かないので、接着剤をあちこちベタベタ塗ります。
乾いたあと、エポキシパテで穴埋め、補強。

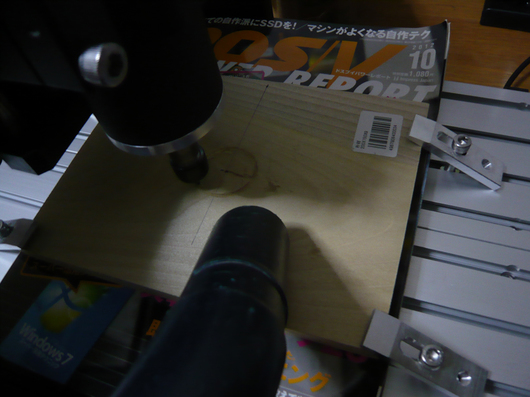

コーンの蓋を作るのに、初切削
よくわからないので、チョー適当設定。
エンドミルは付属のをそのまま装着。
テーブルを切削しないように、最初は工具なし。材料なし。
動作確認OK
で切削。

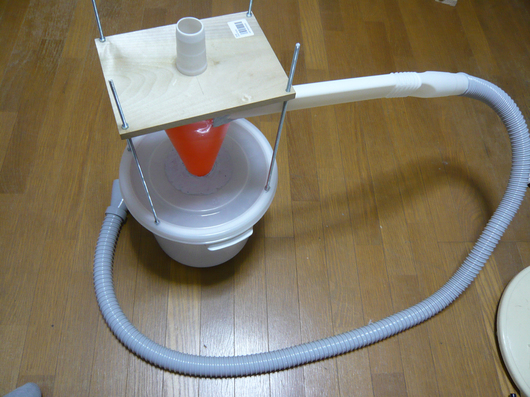

で完成。
で使ってみた。
うーん、コーンからの横に出ているホースはもっと短くするべきだった。
バランスがわるくちょっと力が加わるとすぐこけます。
CNCで使うときは、上の天板におもしを置く、または固定しないとだめかな
しかし、適当にゴミを作って、吸ってみると無事動作しました。
中は見えませんが、固いゴミだとコーンにあたって音がします。
ライトで照らすとくるくる回っています。
ちょー適当工作で、いちよ完成。ｗ
そんなこんなしている間に
aliexpressから注文した小物が届きました。

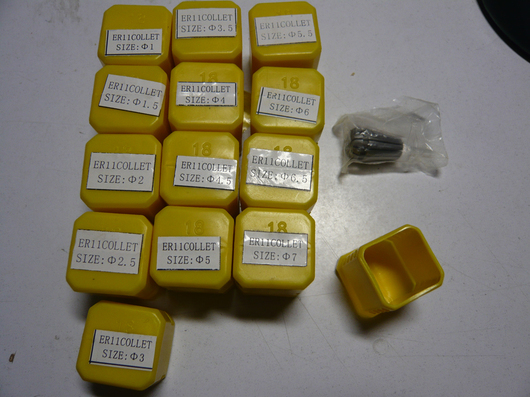

er11 collet 直径1mmから7mmまで
購入shop
http://www.aliexpress.com/item/ER32-ER20-ER11-Precision-Spring-Collet-Set-CNC-Milling-Lathe-Tool-Workholding-ER11-LINK/2008653177.html
送料いれて20.90ドル。
購入SHOP

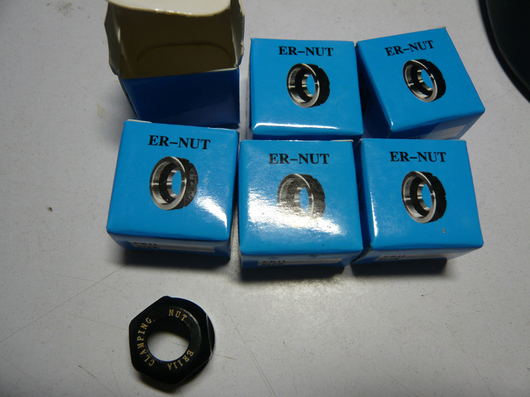

http://www.aliexpress.com/item/3pcs-lot-ER11-A-spindle-nut-clamping-for-ER11-collet-chuck-best-quality/1762651454.html
送料いれて 3個で8ドル。
購入shop

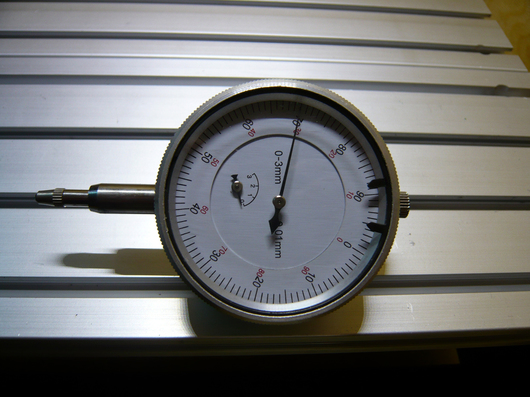

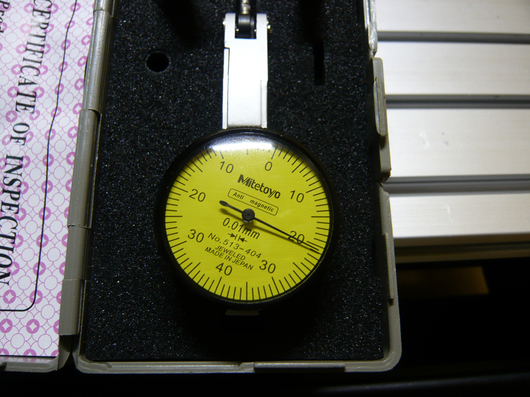

http://www.aliexpress.com/item/Free-shipping-dial-indicator-0-10mm-0-3mm-0-5mm-same-price/662571271.html
送料いれて 12.4ドル

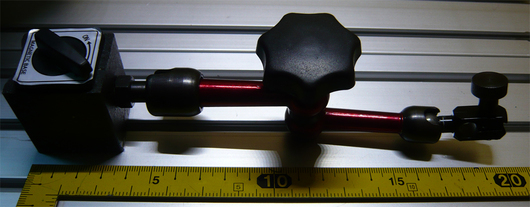

http://www.aliexpress.com/item/Mini-Universal-Flexible-Magnetic-Base-Holder-Stand-Dial-Test-Indicator-Tool-0-8x0-01mm/1789421362.html
送料いれて32.28ドル
ミツトヨににていますが、違います。
CNCのボディが基本アルミなので、主軸モーター部分にしか磁石が付かない。
磁力は少し弱いような・・・ 接地面の加工もいまいち・・・・
ねじ一個で固定が出来る構造は非常に便利。
まあ安いからこんなものでしょうか？？

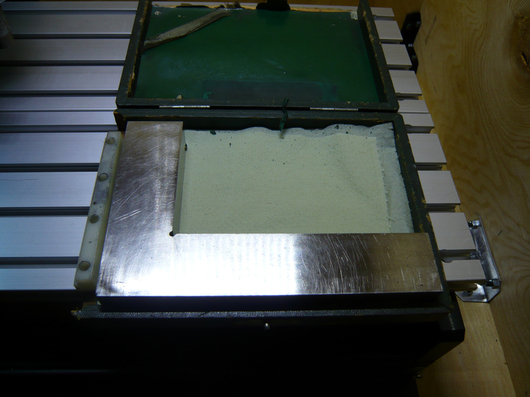

なぜか、スコヤだけは国産の中古。
aliexpressで検索すれば、いいのがあったのかもしれませんが
格安だと、気落ちするので見てません。
このスコヤがどれだけ正確かわかりませんが、ざーと調べてみました。
テーブルはアルミなので・・・抑えると0.1mmくらい凹みます。
次は軸 Y軸がまっすぐかどうか・・・
うーん
なにも考えずにねじしめしたからなあ・・・
直角かどうか語る前に、なんか少しよれてるような・・・
スコヤが少しおかしいのか？
購入から発送までは数日かかりましが、無事到着しました。
おもしろそうな玩具です。
テーブル部分、上部分、モーターは分かれていて、組み立てが少し必要でした。
パソコンの設定をして、動かしてみると・・・・・
スピンドルは動作する。
しか～し XYZは全く動かない。
MACH3の数字は動いている。
あちこちのホームページを検索すると、いろいろ不都合が起こることがあるみたいだ。
パソコンの設定ミスかと思って、送られてきた設定書とにらめっこ・・・
問題はない・・・
日本製なら保証の問題があるので、あまり開けたくはないが、所詮 中国製・・・
CONTROL BOX を開けてみた。
電源BOXが2個、モーターの制御基板が1枚。
コンセントをさして、電源を入れてみる。
電源BOX”1”の中のLEDは点灯している。
スピンドルのスピードコントローラーのつまみを回してみる。
スピンドルは動く。
電源BOX "2"・・・・
さて、これはどうチェックしたらいいものか・・・
配線ハズレがあるときがあると、レビューを見たので、
スイッチをonにした状態で、ACインプット部の電圧を測ってみる。
お、ちゃんと電圧はきてるな・・
それでは出力は・・・・
出ていない。
あれこんなに簡単に原因がわかった？？
でも素人の私には定格出力電圧がわからない・・
困りました。
XYZのモーター制御基板を24V GNDに線がつながっている。
引っ張ってみる
電源BOX"2"につながっていた。
電源BOX”２”は大きいので容量が大きいと思うが、そんな大きな電源は持っていない。
買ったお店のホームページのステッピングモーターの電流が3Aとある。
3A X 3 X 24V = 216 W でかい
24V 1.3A 31W の電源しか持っていません。
無負荷で、一軸なら動くかもしれないと思って、配線を交換。
電源ON
お、なんか音してるし、制御基板にランプが点灯した。
おそるおそる、MACH3の手動動作で一軸動かしてみた。
動いた。ホッとしました。
とりあえず、ごみになることはなさそうになりました。
しかし、問題はこれからでした。
さて、発売元に、拙い英語で送ってみた。
I was the operation check. ,
However, this does not work.
Spindle ran.
X, Y, Z does not work.
I opened the controller box.
The 24V power supply of the spindle, the lamp is lit.
Lamp is not lit power of XYZ.
I have replaced the power supply I have.
This was all work.
You sent me the goods that are broken.
You must be sent to me the goods moving.
What should I do this product broken?
いろいろやりとりしました。
一週間後
販売元はこう答えた。
yes, we showed the pictures to our engineer
but he said he cannot recognize anything or get any result from it
私はこの写真からはなにが壊れているのかわからない
と言ってると私は理解したのですが・・・
みなさん以下の写真でどう思いますか？
私が故意に操作した写真だと言われば身も蓋もありませんが・・
この細いケーブルに最大9Aも流れるのでしょうか・・
それとも9Aも流れることもないのでしょうか・・
それならこんな大きな電源は必要ないよな・・わかりません。
ちゃんと110Ｖに設定しましたよ・・・
以下はおまけ
電源ケーブルが国内ではつかえません。
穴の位置が違う・・
ちなみに電源BOX”２”内部のLEDも点灯してなかった。
機械素人の私が、安価に購入できたのは嬉しかったですが・・
中華対応には疲れます。
他の方はもっと難しい症状の場合もあるみたいなので、私は原因が簡単な分
運がよかったを思うことにします。
どちらにしても買うときは、みなさんご注意を
販売元 jojo's BGA & CNC store
http://www.aliexpress.com/store/835059
途中から製造元にメールしてくれと言われたところ。
http://www.usbearth.cn/
無事に動けば非常に楽しい玩具。
動かないと・・・・
気を取り直して
電源の故障原因を探ってみたいと思います。
その電源
分解して出力がわかりました。
24V 10A
分解する前に、3A X 3 =9A ということで10Aの国産の電源を買いましたが、
容量は同じで安心？
XYZのコントロール基板にディップスイッチがあり、それの選択が1.5A X 3になっていたので
そこまで大きなのは不必要？？
あと気がついが事は、中国製の電源にはfanがついていました。国産にはついていませんでした。
国産のはアルミの量が多いので自然放熱で稼働できるのか？中国製より効率がいいので
発熱がすくないのが原因でしょうか？
写真で見ると2014年7月製造。
私が購入したのが8月。
内部写真
写真で一見するとなにも問題ないように見えますが、
分解する途中、かったん、こっとんと音がします。
何でしょう？
答えは
コイルでした。
4本の配線のうち3本が切れていました。
コイル上部には白い接着剤のようなものが付いているのに下部は付いていない。
そうりゃ、工場製造時、チェックして動作していても、航空機ではこばれ、
トラックで運ばれ ガタゴトガタゴト 揺れればきれるでしょう・・・・・
最初から不良品を送りたかったのか・・・たまたま接着忘れか・・・これでいままでトラブルが起こっていなかった？？
国産の電源を買った姿です。
う～～～
配線きたねー。ケースに入らない。
でも、ばらしてふと思ったのですが、中国の配線はハンダがしてあり、そのままネジ止めしてあった。
これって・・・
ねじ緩んでこない？？ 圧着端子に変更しました。
だれか見るかもしれないので、ドライバーの写真も入れときます。
電流を設定できるみたいですが、とりあえずメーカー出荷時のままで
さて、これで使えるようになりました。
アルミ、樹脂を切削したいのですが、ゴミがたくさん出るのがわかっているので
サイクロン集塵機をつくろうと思います。
みなさんのをお手本に
100円ショップに、コーンを買いに行きました。
ただコーンはポリエチレン製なので、接着剤をどうしよう？？
ポリエチレン用接着剤も100円ショップにありました。
掃除機のホースを接続するのに、みなさんいろいろ加工をしてから取り付けています。
面倒だし、旋盤なんて持ってないからテーパー加工なんてできません。
ふと見たらこれもいいものが100円ショップにありました。
これで、ほぼできそうな予感がしました。
ホームセンターでエポキシパテと洗濯機の排水パイプ、漬物用容器を購入
エポキシパテは隙間を埋め、補強のため
漬物容器は空気漏れが少ないだろうと選びましたが、天板がポリエチレン製？のような強度がないもの。
補強して使っている方もいるので、なんとかなるでしょう。
プラスチックの蓋製のものは空気漏れが防ぐのが面倒かなと。
コーンとノズルを接着。
エポキシパテはポリエチレンは付かないので、接着剤をあちこちベタベタ塗ります。
乾いたあと、エポキシパテで穴埋め、補強。
コーンの蓋を作るのに、初切削
よくわからないので、チョー適当設定。
エンドミルは付属のをそのまま装着。
テーブルを切削しないように、最初は工具なし。材料なし。
動作確認OK
で切削。
で完成。
で使ってみた。
うーん、コーンからの横に出ているホースはもっと短くするべきだった。
バランスがわるくちょっと力が加わるとすぐこけます。
CNCで使うときは、上の天板におもしを置く、または固定しないとだめかな
しかし、適当にゴミを作って、吸ってみると無事動作しました。
中は見えませんが、固いゴミだとコーンにあたって音がします。
ライトで照らすとくるくる回っています。
ちょー適当工作で、いちよ完成。ｗ
そんなこんなしている間に
aliexpressから注文した小物が届きました。
er11 collet 直径1mmから7mmまで
購入shop
http://www.aliexpress.com/item/ER32-ER20-ER11-Precision-Spring-Collet-Set-CNC-Milling-Lathe-Tool-Workholding-ER11-LINK/2008653177.html
送料いれて20.90ドル。
購入SHOP
http://www.aliexpress.com/item/3pcs-lot-ER11-A-spindle-nut-clamping-for-ER11-collet-chuck-best-quality/1762651454.html
送料いれて 3個で8ドル。
購入shop
http://www.aliexpress.com/item/Free-shipping-dial-indicator-0-10mm-0-3mm-0-5mm-same-price/662571271.html
送料いれて 12.4ドル
http://www.aliexpress.com/item/Mini-Universal-Flexible-Magnetic-Base-Holder-Stand-Dial-Test-Indicator-Tool-0-8x0-01mm/1789421362.html
送料いれて32.28ドル
ミツトヨににていますが、違います。
CNCのボディが基本アルミなので、主軸モーター部分にしか磁石が付かない。
磁力は少し弱いような・・・ 接地面の加工もいまいち・・・・
ねじ一個で固定が出来る構造は非常に便利。
まあ安いからこんなものでしょうか？？
なぜか、スコヤだけは国産の中古。
aliexpressで検索すれば、いいのがあったのかもしれませんが
格安だと、気落ちするので見てません。
このスコヤがどれだけ正確かわかりませんが、ざーと調べてみました。
テーブルはアルミなので・・・抑えると0.1mmくらい凹みます。
次は軸 Y軸がまっすぐかどうか・・・
うーん
なにも考えずにねじしめしたからなあ・・・
直角かどうか語る前に、なんか少しよれてるような・・・
スコヤが少しおかしいのか？
